O Strucit permite desenhar calhas técnicas e tubos na planta, prende os seus cabos a eles, dimensiona cada tubo pelos cabos que leva e lista todos os suportes, caixas de passagem e braçadeiras de que a instalação precisa.
Como funciona
- Escolha Eletrocalha / eletroduto nas ferramentas de construção e depois Eletrocalha (calha técnica) ou Eletroduto (tubo). Num tubo, escolha como faz as mudanças de direção: com uma caixa de passagem (Condulete) ou com uma Curva.
- Clique ao longo do percurso para colocar os pontos e prima Enter para terminar. Os pontos prendem-se aos cabos já desenhados, por isso um percurso traçado por cima de cabos existentes segue-os com exatidão.
- Desenhe os cabos ao longo dele. Com a ferramenta de cabos, um clique perto de uma calha ou tubo prende o cabo a ela, e o cabo segue o percurso até sair dele.

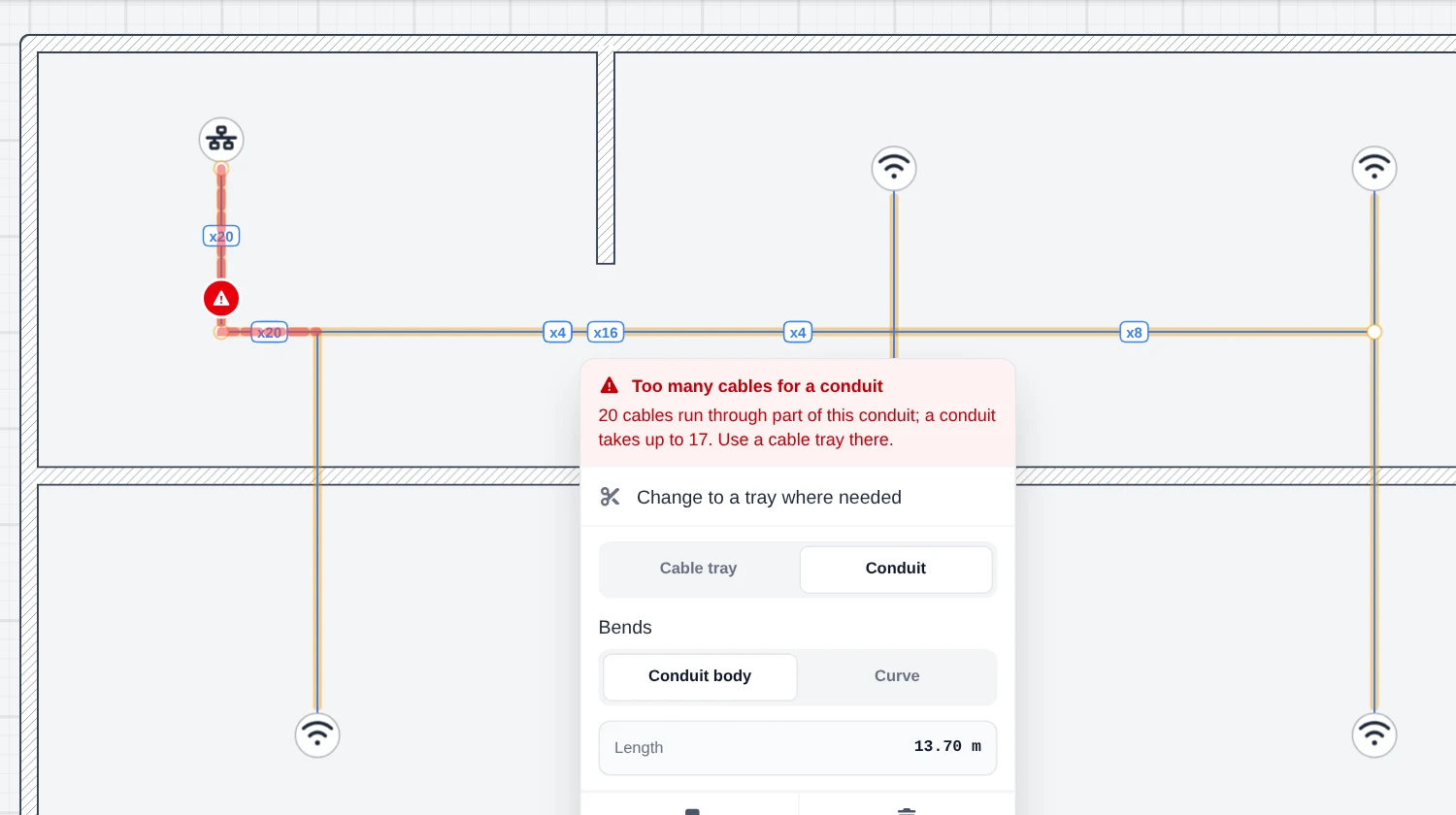

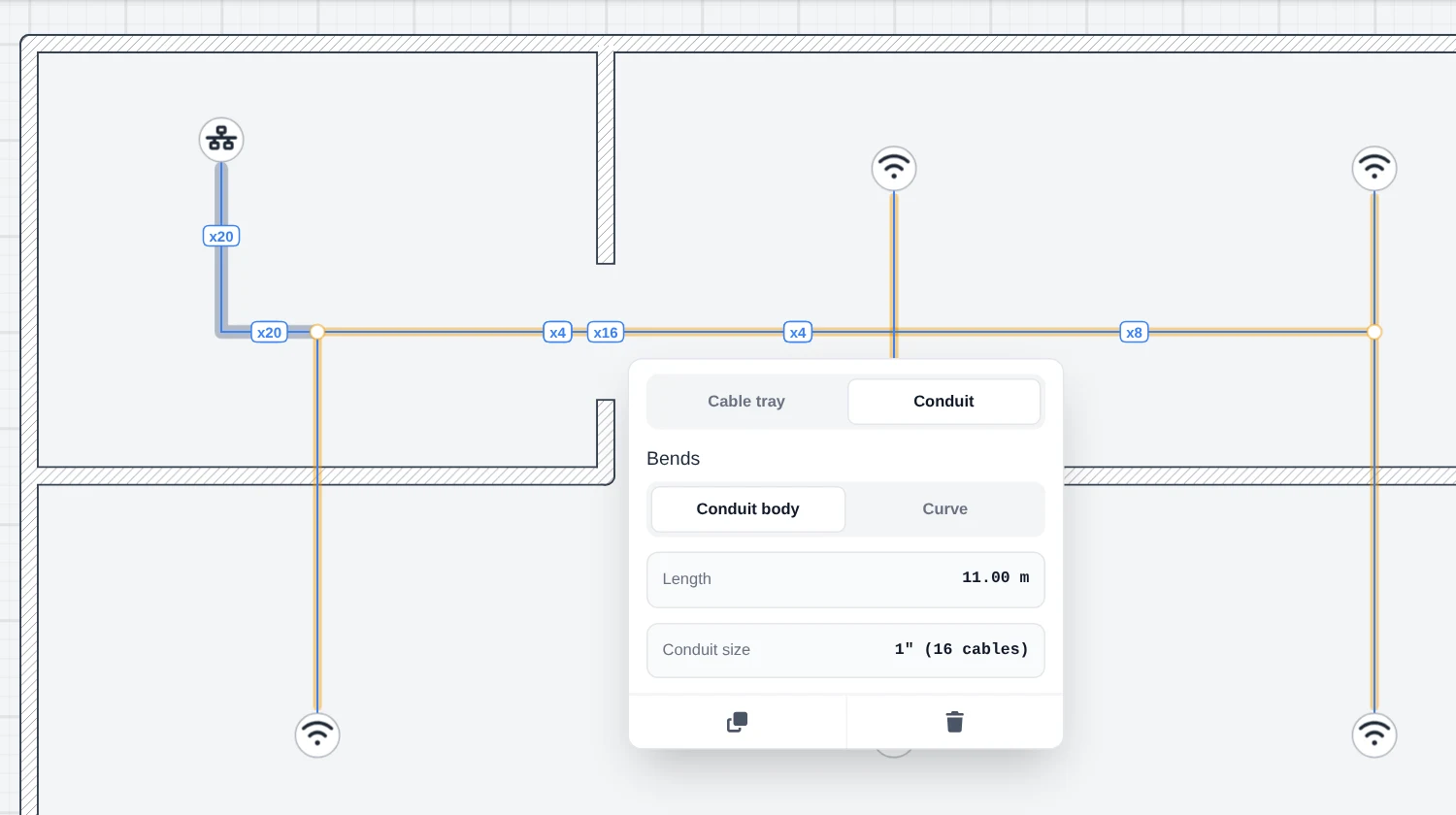

- Selecione um tubo para ver o diâmetro de que precisa. Onde passam mais de 17 cabos, esse troço fica a vermelho; Trocar por eletrocalha onde precisa corta o tubo nesse ponto e transforma essa parte em calha.
- Gere o relatório para obter os materiais.

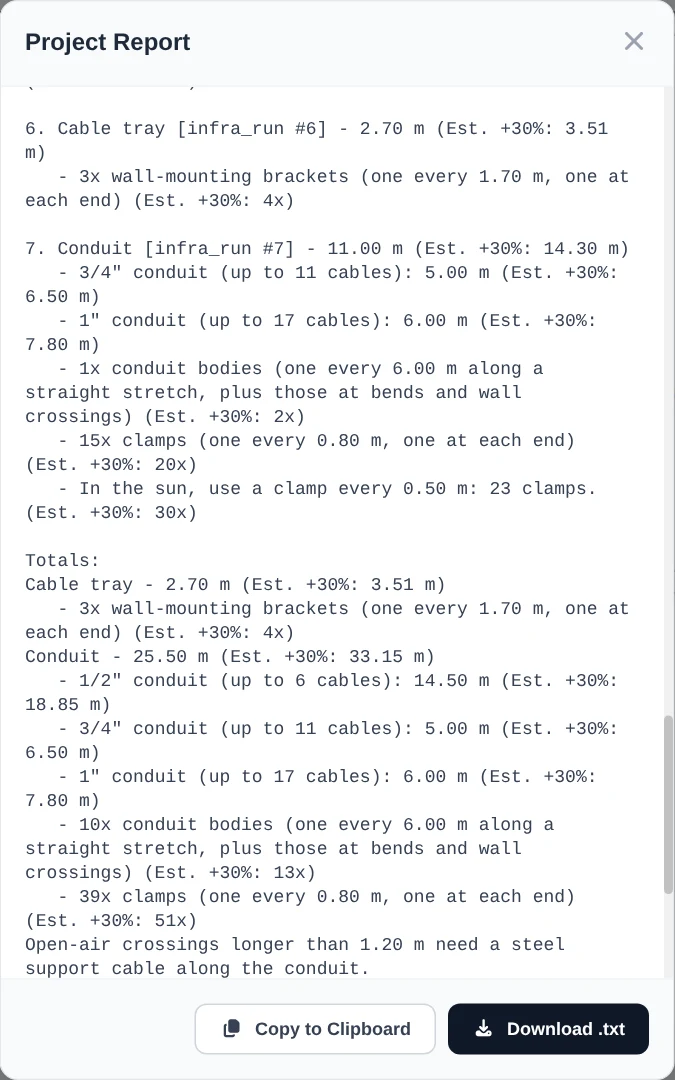

O que o relatório lista
- Cada percurso com o comprimento, medido e com mais 30%, tal como nos cabos.
- Diâmetros de tubo por troço de cada tubo: 1/2” até 6 cabos, 3/4” até 11, 1” até 17, com os metros de cada um.
- Suportes de calha: um a cada 1,70 m, mais um em cada ponta.
- Caixas de passagem: a cada 6 m de troço reto, em cada curva, dos dois lados de cada parede que o tubo atravessa e onde um tubo termina noutro.
- Braçadeiras: uma a cada 0,80 m, com a contagem a 0,50 m para os troços expostos ao sol.
- Totais por tipo, com os metros de tubo de cada diâmetro.
- Pontos de energia: uma tomada por cada dispositivo sem alimentação por Ethernet. Switches, racks de servidores, PCs e portáteis têm sempre uma.
Cada quantidade vem acompanhada da sugestão com mais 30%, por isso a lista fica pronta para um orçamento, já com peças de reserva.
Gratuito e Pro
As calhas e os tubos são Pro, no relatório em texto e no relatório em PDF. A lista de pontos de energia também está no relatório em texto gratuito.
O que não faz
- A tabela de ocupação é para cabo Cat5/Cat5e. Cabos mais grossos (Cat6A, fibra, energia) enchem um tubo mais depressa; dimensione esses por sua conta.
- Os espaçamentos (1,70 m, 6 m, 0,80 m) são fixos, por agora.
- A exposição ao sol e as travessias ao ar livre são notas no relatório, não algo que se marque na planta.
- Um cabo não fica associado ao percurso que segue: se mover uma calha mais tarde, os cabos ficam onde estão.
- O PoE é lido do texto de especificações do dispositivo, e o orçamento de potência de um switch PoE não é verificado.
