Meça cada cabo e veja o que está ligado a cada switch

Teste grátis, sem cadastro

Desenhe os cabos na planta e o Strucit mede cada um, descobre quais dispositivos estão ligados a cada switch e transforma tudo numa lista de equipamentos que você cola direto no orçamento.

Como funciona

  1. Posicione os dispositivos: racks, switches, access points, câmeras, PCs, impressoras e o resto da biblioteca.
  2. Desenhe os cabos de um dispositivo a outro. Adicione pontos intermediários para seguir o trajeto real pelas paredes ou pelo forro, e escolha linhas curvas ou retas.
  3. Ou use Conectar automaticamente. Na ferramenta de cabo, abra Conectar automaticamente e escolha os dispositivos: todos os que ainda não têm cabo, ou um tipo, como access points ou câmeras. Clique em Conectar ao mais próximo e cada um recebe um cabo até o switch ou rack com o menor trajeto de cabo, passando por qualquer eletrocalha ou eletroduto a até 2 m; ou clique num switch para ligar todos a ele. Dispositivos selecionados também têm Conectar automaticamente no menu. Um Desfazer remove todos.
  4. Clique num switch → Conexões para ver todos os dispositivos ligados a ele, quantos são e o tamanho de switch a comprar.
  5. Defina o PoE no menu do dispositivo, em vários de uma vez, ou no switch: access points, câmeras, fechaduras inteligentes, alarmes e telefones IP ligados a um switch PoE são alimentados por ele e não precisam de tomada. Um dispositivo PoE num switch sem PoE é sinalizado no cabo.
  6. Gere o relatório para ver os totais.

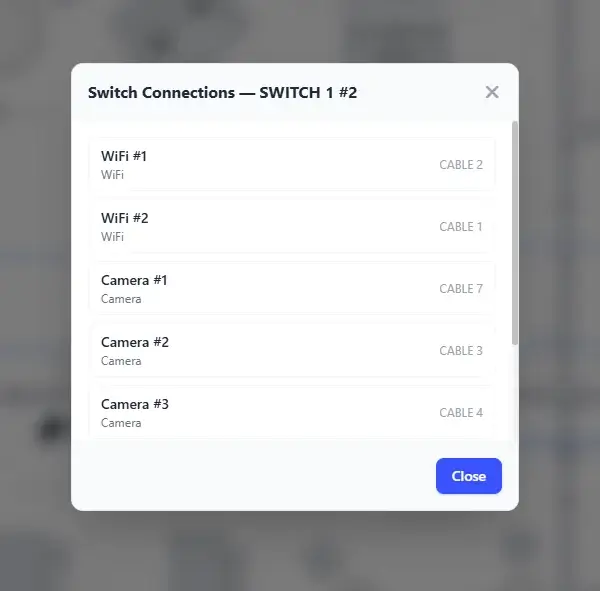

A janela Conexões do Switch, listando cada access point e câmera conectados e o cabo que os liga.

Tipos de cabo

Escolha o tipo na barra da ferramenta de cabo: Cat5e, Cat6, Cat6A ou fibra OM3, OM4 ou OS2, ou Coaxial para câmeras analógicas. Todo cabo que você desenhar a partir daí sai com ele, inclusive os do Conectar automaticamente. Os cabos já desenhados mantêm o seu, então uma planta pode misturar fibra e cobre; selecione um cabo para mudar o tipo pelo menu dele. Defina uma vez na página Padrões e todo projeto novo começa com ele.

Um cabo selecionado na planta de um escritório: o menu mostra a quantidade de cabos, a linha Tipo em Cat6A, curvo ou reto, a cor e o comprimento do cabo.

O tipo vai até o relatório:

  • As especificações de cada cabo trazem o tipo na lista de equipamentos, prontas para o orçamento.
  • O aviso de 90 m em cobre vale só para cabos de cobre; os lances de fibra ficam de fora.
  • Os eletrodutos são dimensionados pela espessura de cada cabo (eletrocalhas e eletrodutos).
  • Coaxial não é cabo de rede: não ocupa porta de switch nem leva PoE, fica fora das conexões dos switches e do tamanho de switch, e não tem aviso de 90 m. A câmera na ponta dele é analógica, numa fonte 12 V (cobertura de câmeras).

O que o relatório traz

  • Comprimento total de cabo, medido, e uma estimativa com 30% a mais para folga e descidas verticais.
  • Contagem do inventário por tipo de dispositivo.
  • Cada cabo com comprimento, especificações e número de conectores (dois por cabo, vezes a quantidade de cabos).
  • Conexões dos switches: uma seção por switch com os dispositivos ligados a ele, inclusive por troncos compartilhados, com a contagem de dispositivos e um switch sugerido (16, 24 ou 48 portas, PoE, uplink SFP+).
  • PoE e pontos de energia: as especificações de cada dispositivo dizem quando ele é alimentado via Ethernet, e os dispositivos que ainda precisam de tomada são listados.
  • Detalhes de Wi-Fi e câmeras para os access points e câmeras da planta.
  • Racks, quando a planta tem um: o conteúdo U a U e um mapa de portas por switch, vindos do projeto de rack, e um switch num rack marcado na seção dele, como em “(em R1, U14)”.

Copie para a área de transferência ou baixe como arquivo .txt. Métrico ou imperial: alterne entre metros e pés a qualquer momento.

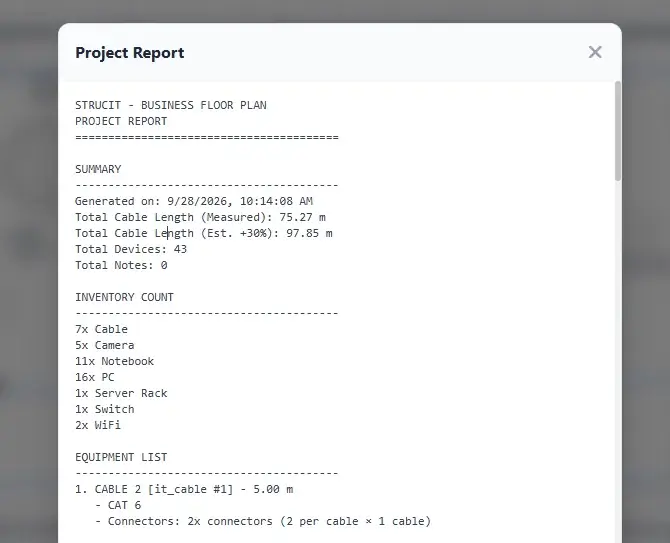

A janela Relatório do Projeto: resumo com comprimento de cabo medido e estimado, total de dispositivos, inventário por tipo de dispositivo e o início da lista de equipamentos com especificações de cabo e conectores.

Grátis e Pro

Tudo isso é grátis, sem conta. O Pro adiciona a exportação em PDF, em que o mesmo relatório de materiais abre o documento.

O que ele não faz

  • Não há números de porta na janela Conexões do switch: ela lista os dispositivos conectados. A porta de cada um é definida na aba Portas do projeto de rack, para um switch instalado num rack.
  • O switch sugerido é um tamanho, não um modelo de produto, e a sugestão não verifica o orçamento de potência PoE. A aba Portas do projeto de rack mostra o orçamento PoE de cada switch instalado.
  • Não há topologia lógica (VLANs, roteamento). O Strucit é a planta física; use uma ferramenta de diagrama para a parte lógica.
  • Os comprimentos seguem as linhas desenhadas em um andar; some prumadas e descidas por conta própria ou use a estimativa de +30%.

Perguntas frequentes

Como o comprimento dos cabos é calculado?

Pelo caminho que você desenha na planta em escala, incluindo cada curva. O relatório mostra o total medido e uma estimativa com 30% a mais para folga, descidas verticais e terminação.

Uma linha na planta pode ser vários cabos?

Sim. Defina a quantidade de cabos de um trecho e o relatório conta esse trecho essa quantidade de vezes, com os conectores correspondentes.

Como o Strucit sabe o que está ligado a um switch?

Pelos cabos. Um cabo com a ponta presa a um dispositivo o conecta. Cabos que se encontram numa junção (um tronco ou eletroduto) são seguidos até o fim, então os dispositivos na outra ponta de um trecho compartilhado também aparecem no switch certo.

Como o Strucit sugere o tamanho do switch?

Pelos cabos que terminam no switch. Cada um ocupa uma porta RJ45 (um trecho desenhado ×4 ocupa quatro), e a sugestão é o menor entre 16, 24 ou 48 portas que dê conta; acima de 48 ele divide, então 60 portas viram 48p + 16p. Ele adiciona PoE quando um dispositivo do switch é alimentado via Ethernet (PoE ligado no menu dele, "PoE" nas especificações ou um switch definido como PoE), e um uplink SFP+ quando o switch está cabeado a outro switch ou a um servidor.

Preciso de uma conta?

Não. Desenhar, cabear, ver as conexões do switch e gerar o relatório em texto é grátis e funciona sem login.

O tipo de cabo muda o relatório?

Sim. O tipo vai para as especificações de cada cabo, então a lista de equipamentos mostra o tipo, o aviso de 90 m em cobre ignora a fibra e os eletrodutos são dimensionados pela espessura de cada tipo. Um cabo sem tipo conta como cobre e é dimensionado como um Cat6.

Como o Conectar automaticamente escolhe o switch?

Pelo comprimento do cabo que seria lançado, não pela distância em linha reta. Uma eletrocalha ou eletroduto a até 2 m do dispositivo ou do switch é usado, passando pelos trechos ligados a ele, então um switch próximo mas longe pela eletrocalha perde para um com cabo mais curto. Só switches e racks do mesmo andar são escolhidos; um patch panel ou um switch montado num rack é alcançado pelo rack. Um switch que passa de 48 portas recebe os cabos assim mesmo, e o Strucit avisa para dividi-lo em dois.
