Veja o que cada câmera cobre antes de furar a parede

Teste grátis, sem cadastro

O Strucit desenha o campo de visão de cada câmera na planta baixa e o corta onde uma parede bloqueia a visão, para os pontos cegos aparecerem na planta, e não no primeiro dia de gravação.

Como funciona

  1. Desenhe ou detecte a planta. São as paredes que cortam os cones, então elas precisam estar lá.
  2. Posicione as câmeras a partir da biblioteca de dispositivos.
  3. Aponte as câmeras. Gire o ícone da câmera; o cone acompanha.
  4. Escolha um preset de cobertura para cada câmera: alcance e ângulo mudam juntos.
  5. Ligue a camada Cobertura de Câmera para ver todos os cones de uma vez. Cones sobrepostos ficam mais escuros, então a cobertura dupla salta aos olhos.

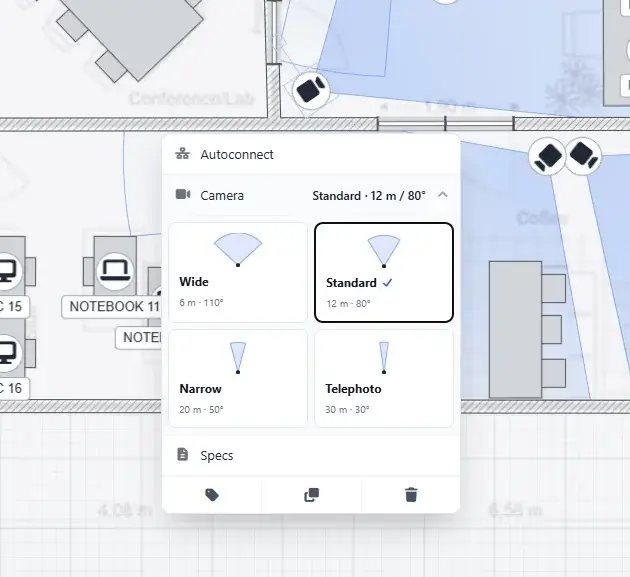

Uma câmera selecionada com o menu aberto, mostrando os presets de cobertura Grande Angular, Padrão, Estreito e Teleobjetiva, com alcance e campo de visão de cada um.

Presets

Preset Campo de visão Alcance Ideal para
Grande Angular 110° 6 m Recepções ou salas pequenas vistas de um canto
Padrão 80° 12 m Escritórios abertos, lojas, cobertura interna em geral
Estreito 50° 20 m Corredores, gôndolas longas, entradas vistas de longe
Teleobjetiva 30° 30 m Estacionamentos, acessos de veículos, portões e muros

O preset que você escolhe vira o padrão para a próxima câmera que você posicionar.

Modelos reais de câmera e DORI

Defina uma câmera como um modelo do catálogo de dispositivos (Intelbras, Hikvision, TP-Link VIGI, Logitech) e a ficha técnica dela assume: o ângulo de visão e o alcance IR definem o cone no lugar do preset. Quando a ficha técnica traz as distâncias DORI, o cone é dividido nas faixas Identificar, Reconhecer, Observar e Detectar, e o alcance IR é um arco tracejado sobre ele, onde termina a imagem noturna.

Paredes, portas e janelas

Câmeras enxergam em linha reta. O Strucit projeta a visão a partir de cada câmera: uma parede sólida a interrompe, e uma porta ou janela a deixa passar. Não há “curva” em volta de cantos como no sinal de Wi-Fi. O que o cone mostra é o que está na linha de visão da câmera.

CFTV analógico no coaxial

Desenhe um cabo Coaxial até uma câmera e o Strucit a trata como analógica, do jeito que ela é ligada:

  • Sem PoE e sem tomada: uma fonte 12 V para câmeras a alimenta, e o relatório dimensiona essa fonte com 2,5 W por câmera analógica.
  • Conectores contados: dois conectores BNC por cabo coaxial e um plugue P4 (12 V) por câmera analógica.
  • Num DVR: no projeto de rack, um cabo coaxial vai para uma entrada BNC de um DVR, e a porta BNC é o canal.

Câmeras IP continuam no Cat5e ou Cat6 até um switch ou um NVR, e uma planta pode misturar as duas.

Grátis e Pro

Posicionar câmeras, cabeá-las e listá-las no relatório é grátis. Os cones de cobertura e o mapa de câmeras no PDF são Pro.

O que ele não faz

  • Câmeras genéricas têm um alcance e um ângulo. As faixas DORI só vêm com um modelo cuja ficha técnica as traz; elas não são calculadas pela resolução e pela lente.
  • Só a planta: altura, inclinação e campo de visão vertical da câmera não são modelados.
  • Móveis e prateleiras não bloqueiam a visão; só paredes e pilares.

Perguntas frequentes

Como defino o ângulo e o alcance de uma câmera?

Escolha um preset de cobertura: Grande Angular (110°, 6 m), Padrão (80°, 12 m), Estreito (50°, 20 m) ou Teleobjetiva (30°, 30 m). Alcance e ângulo mudam juntos, como numa lente real, que troca campo de visão por alcance. Ou defina o modelo da câmera: o ângulo de visão e o alcance IR da ficha técnica substituem o preset. Gire o ícone da câmera para apontá-la.

As paredes bloqueiam a visão?

Sim. Uma parede sólida interrompe o cone. Portas e janelas são tratadas como aberturas pelas quais a câmera enxerga.

Posso mostrar a cobertura das câmeras ao cliente?

Sim. O PDF Pro inclui uma folha com o mapa de câmeras sempre que a planta tem câmeras, e as câmeras aparecem na lista de materiais.

Ele modela distâncias de identificação (DORI)?

Sim, para uma câmera definida como um modelo do catálogo cuja ficha técnica traz as distâncias DORI: o cone é dividido em faixas de identificar, reconhecer, observar e detectar, com o alcance IR desenhado por cima. Uma câmera genérica tem um alcance e um ângulo; use o alcance como a distância em que você espera ter uma imagem útil.
